【顶刊详解】从离子到晶体：硫酸钙非经典成核全过程及其对石膏气溶胶形成的启示

论文基本信息

英文标题：From Ions to Crystals: A Comprehensive View of the Non-Classical Nucleation of Calcium Sulfate

发表期刊：Angewandte Chemie International Edition

发表时间：2024 年

文章类型：Research Article / Crystallization Hot Paper

研究对象：水溶液中硫酸钙向石膏（CaSO4·2H2O）的成核与结晶过程

核心技术：共滴定实验；钙离子选择电极；浊度监测；电导监测；分析超速离心（AUC）；小角 X 射线散射（SAXS）；冷冻透射电镜（cryo-TEM）

DOI：10.1002/anie.202408429

核心关键词：非经典成核；硫酸钙；石膏；过饱和度；纳米前驱体；原晶格；矿物气溶胶

一、为什么这篇文章值得关注？

如果把晶体生长想象成“离子一颗一颗搭积木”，那么传统经典成核理论给出的图景大致是：溶液达到过饱和后，少数离子偶然聚集成一个足够大的稳定晶核；一旦晶核越过成核势垒，后续晶体便通过离子逐步添加而长大。

但过去十余年的矿物成核研究已经反复提示我们：真实体系往往没有这么简单。许多矿物并不是从“自由离子”直接跃迁为“完美晶核”，而是会经历离子缔合、纳米团簇、液态或无定形前驱体、有序重排、原晶格形成等多个中间阶段。

这篇 Angewandte Chemie 文章的价值在于，它几乎把硫酸钙从离子到石膏晶体的全过程“拍”了出来。作者不是只截取某一个中间态，而是用在线监测和原位表征手段，把不同时间尺度、不同空间尺度的信息拼接起来，建立了一条完整的非经典成核路径。

对于大气气溶胶研究而言，硫酸钙并不是一个陌生物种。石膏晶体可由矿物粉尘中的 CaCO3 与 SO2、NO2、O3、液态水等共同作用形成，也常出现在沙尘老化、灰霾硫酸盐生成、建筑材料风化和云凝结核相关研究中。理解 CaSO4 如何从溶液或液膜中的离子态转变为晶体，对于解释大气颗粒物中石膏的形成机制具有直接启发意义。

二、研究背景：硫酸钙为什么是一个理想模型体系？

相比碳酸钙、磷酸钙等低溶解度矿物，硫酸钙体系有一个实验优势：它的溶解度相对更高。这意味着在成核早期，溶液中前驱物种的体积分数更高，更容易被 AUC、SAXS、cryo-TEM 等技术捕捉。

在常温水溶液中，硫酸钙最终稳定相通常是石膏（CaSO4·2H2O）。从工业角度看，石膏既是重要建筑材料，也可能是结垢问题的来源；从地球化学和大气化学角度看，它广泛存在于蒸发岩沉积、矿物粉尘老化产物以及含钙硫酸盐颗粒中。

因此，硫酸钙既有基础成核理论意义，也有真实环境意义。它不是一个孤立的模型体系，而是连接晶体化学、矿物气溶胶和环境过程的关键节点。

三、研究设计：让过饱和度“慢慢升高”

作者设计了一个共滴定实验：将 CaCl2 和 Na2SO4 储备液以相同速率缓慢加入水中，使 Ca2+ 与 SO4^2- 按等摩尔比例逐渐增加。实验维持 pH 约为 8.0，并排除空气中 CO2 的干扰，以避免碳酸盐副反应。

这种设计的妙处在于：体系不是突然被推入高过饱和状态，而是让硫酸钙的名义饱和度缓慢上升。这样，研究者可以在“未饱和-过饱和-浑浊-晶体形成”的连续过程中实时观察溶液变化。

作者同步监测了三个宏观信号：

监测手段	主要信息	对应意义
钙离子选择电极（ISE）	游离 Ca2+ 浓度	判断离子是否被结合或消耗
电导率	溶液中带电物种变化	判断前驱体是否带电、是否释放离子
光学透过率/浊度	是否出现相分离或大颗粒聚集	判断宏观浑浊开始时间

同时，作者用 AUC 和 SAXS 解析纳米前驱体的群体特征，再用 cryo-TEM 对关键滞后期样品进行直接成像。换句话说，这篇文章不是靠单一技术给出结论，而是把“宏观在线信号”“纳米统计信息”和“直接图像证据”三条证据链合在了一起。

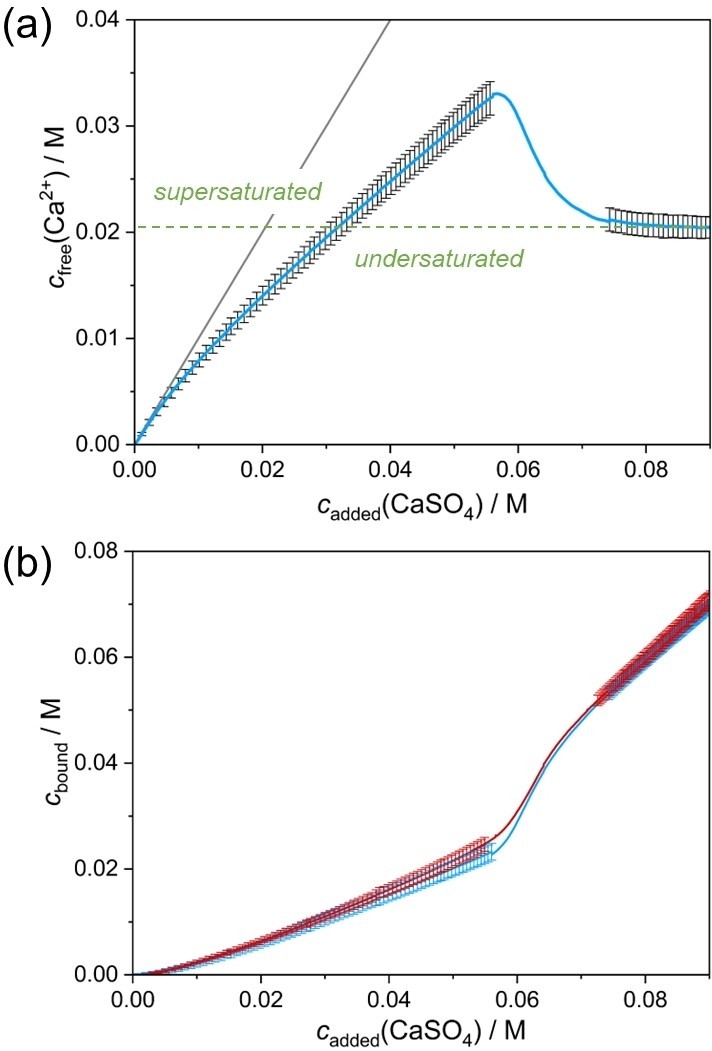

图 1 展示了共滴定实验的核心在线监测结果。随着 CaCl2 和 Na2SO4 缓慢加入，游离 Ca2+ 浓度先升高，随后在晶体生成后下降；同时，结合态 Ca-SO4 物种在未饱和和过饱和阶段均已存在。这为后文“成核并非从自由离子直接开始”的观点提供了第一条证据。图片来源：Kellermeier et al., 2024，CC BY-NC-ND 4.0。

四、核心发现之一：未达到石膏饱和前，离子已经开始组织起来

在传统理解中，未饱和溶液似乎应该主要由自由离子组成。但实验显示，即使在名义上低于石膏饱和度的阶段，Ca2+ 和 SO4^2- 也并非完全游离，而是会形成电中性的缔合物种。

通过钙离子选择电极与电导率数据的联合分析，作者确认溶液中存在 CaSO4^0 离子对以及更高阶的多核缔合物。AUC 将这些较小、动态交换较快的物种归为 P1 群体。

更关键的是，作者还观察到另一类纳米级物种 P2。它们从共滴定实验很早期就可以被检测到，甚至在远低于石膏溶解度的稀溶液中也存在。与快速平衡的离子对不同，P2 更像一种较不动态的纳米“伪相”或结构化前驱体。

这说明硫酸钙成核并不是在过饱和之后才突然开始。真正的早期准备工作，早在名义过饱和之前就已经发生。

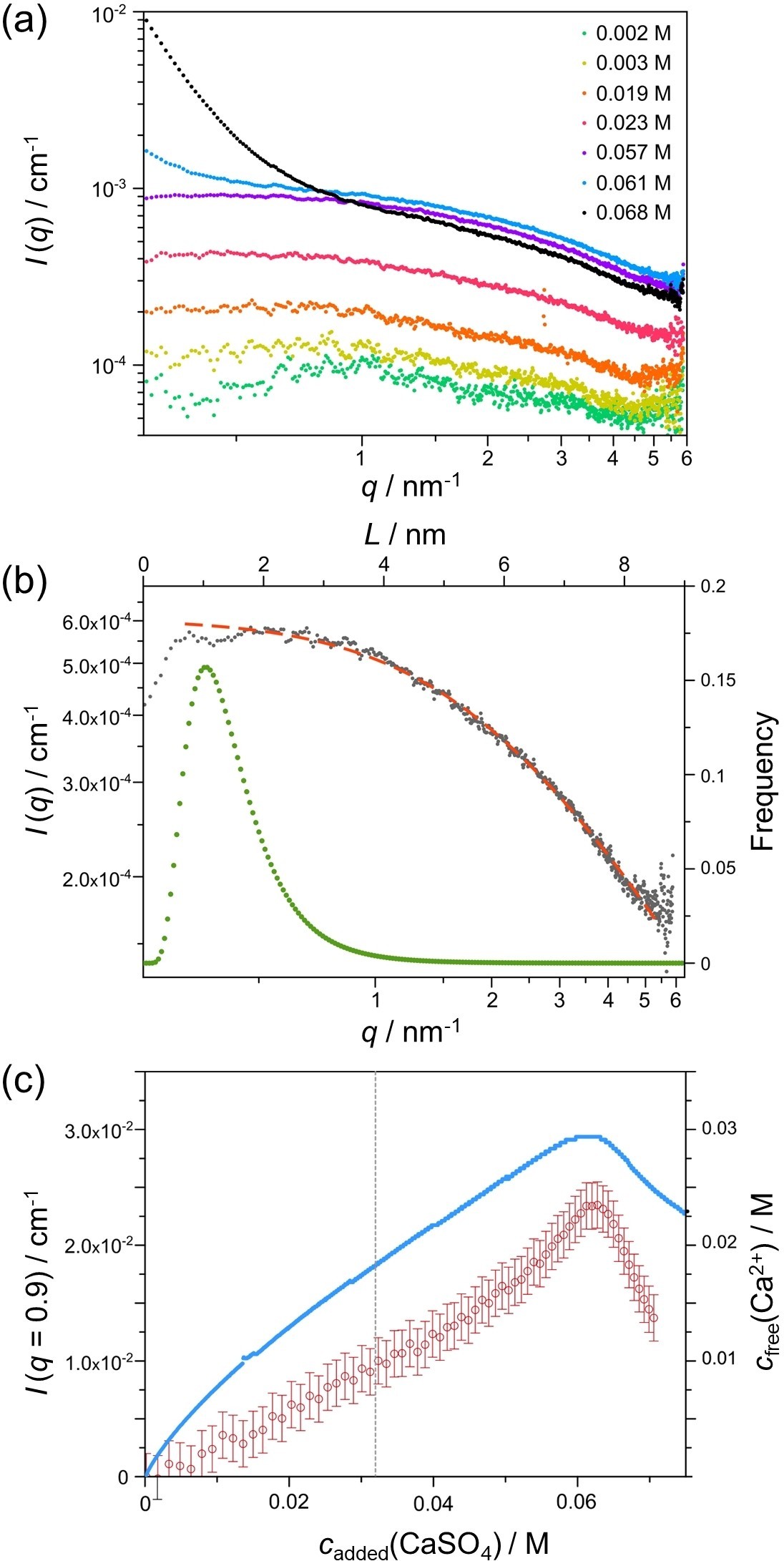

图 3 通过 SAXS 显示，在名义未饱和阶段已经可以检测到纳米尺度的 CaSO4 前驱体。随着共滴定推进，散射信号逐渐演化，说明体系中存在不同尺度和形态的前驱物种，而不是只有自由离子和最终石膏晶体两个状态。图片来源：Kellermeier et al., 2024，CC BY-NC-ND 4.0。

五、核心发现之二：浑浊不是晶体真正形成的时刻

在许多沉淀实验中，我们习惯把“溶液变浑浊”视为成核或沉淀开始的标志。但这篇文章给出了一个更精细的解释。

在共滴定过程中，光学透过率先下降，说明体系已经出现可见尺度的相分离或颗粒聚集。然而，此时游离 Ca2+ 浓度和电导率并没有同步发生突变。也就是说，溶液虽然变浑浊了，但自由离子还没有被大量消耗，体系也没有立即进入快速晶体生长阶段。

这一点非常关键。它表明浑浊阶段主要对应的是预先形成的中性纳米前驱体发生聚集，而不是自由 Ca2+ 和 SO4^2- 直接形成大量晶体。

作者将这种更大的无序聚集体称为 P3。P3 的出现造成宏观浑浊，但其中的初级纳米单元仍然彼此分离，并没有立刻合并成完整晶格。因此，“看见浑浊”并不等于“晶体已经真正诞生”。

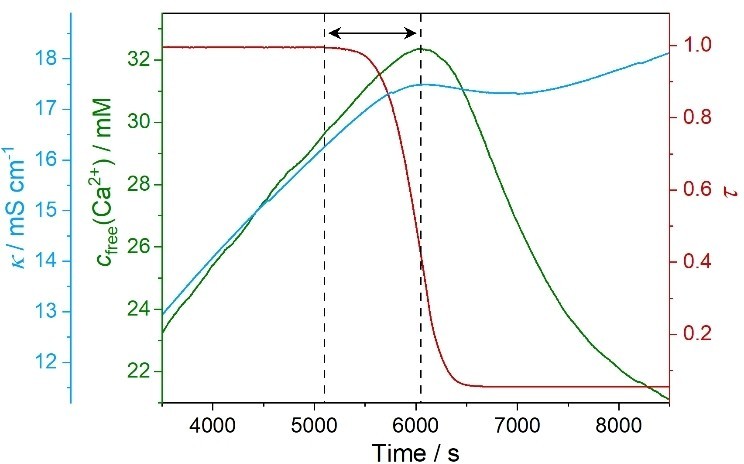

图 4 是本文判断“浑浊不等于晶体真正形成”的关键证据。红色透过率曲线先发生下降，说明体系已经出现颗粒聚集或相分离；但绿色游离 Ca2+ 和蓝色电导率的峰值变化明显滞后，表明自由离子的大量消耗发生在更晚的晶体生长阶段。图片来源：Kellermeier et al., 2024，CC BY-NC-ND 4.0。

六、核心发现之三：真正的成核势垒来自无序前驱体的内部重排

cryo-TEM 是本文最有冲击力的证据来源。作者在浑浊出现后、游离 Ca2+ 明显下降前的滞后期取样并快速冷冻，直接观察到了石膏成核过程中的关键中间状态。

图像显示，体系中存在直径约 1-5 nm 的纳米初级物种。这些初级物种先形成无序聚集体，随后在聚集体内部或溶液中逐渐出现各向异性排列。更有意思的是，它们不是简单融合成一团，而是像“串珠”一样沿一维方向排列成纳米链。

随后，这些一维纳米链进一步发生横向堆叠，形成具有周期性结构的二维有序域。其层间距约为 1.1-1.6 nm，大于晶态石膏中典型晶面间距，说明这些原晶格结构中可能仍含有过量水分，尚未完全脱水并转变为真正晶体。

因此，本文提出的关键观点是：硫酸钙成核的主要势垒，不只是经典理论中“形成临界晶核”的表面能代价，而是无序 CaSO4 前驱体必须先完成内部结构重排，从纳米团簇变成一维链，再由一维链堆叠为二维原晶格，最后才能真正进入石膏晶体结构。

这是一种“自抑制”的成核过程。前驱体已经聚集在一起，但因为内部重排困难，石膏晶体反而很难真正启动。

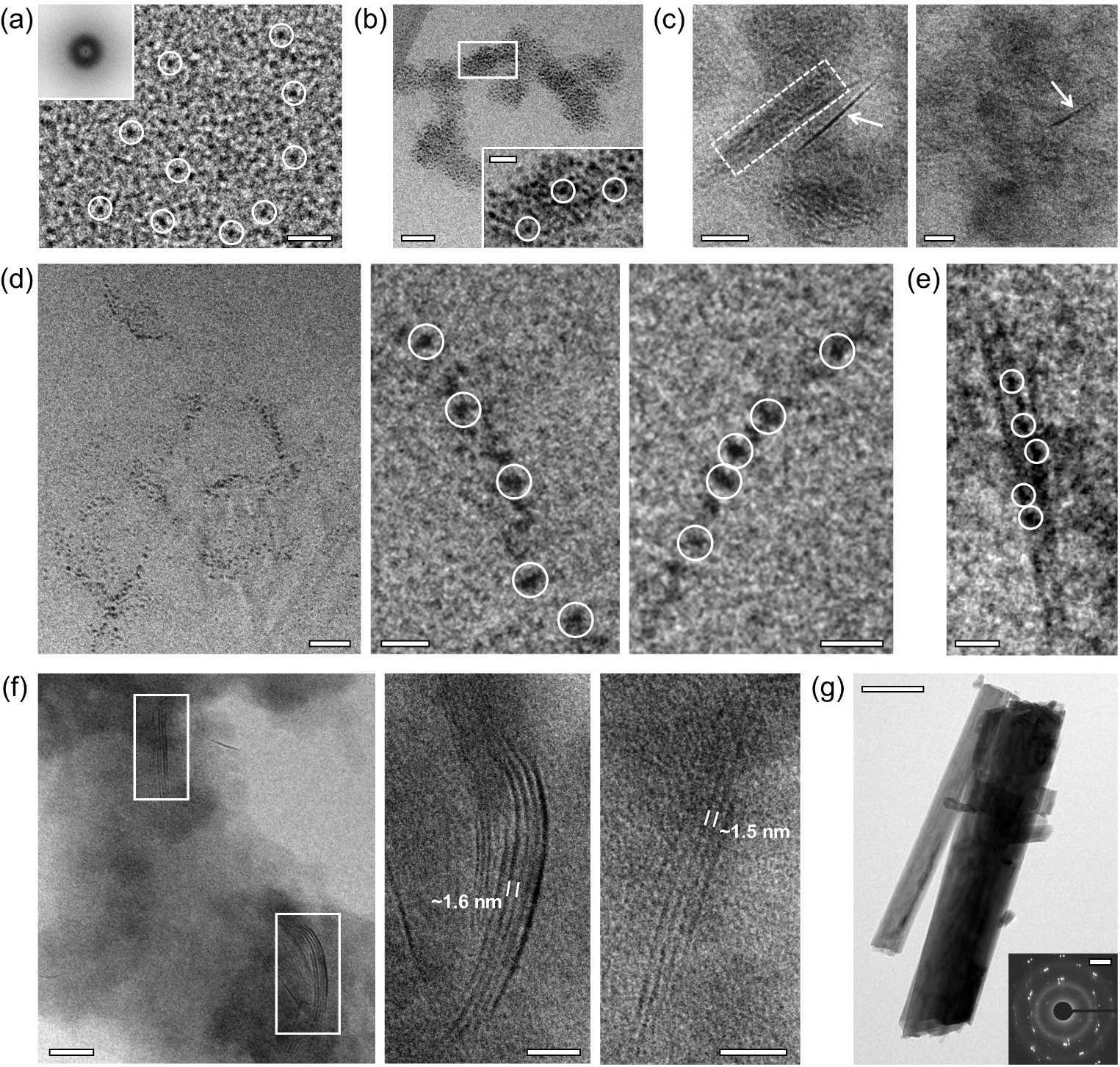

图 5 是全文最直观的核心图。cryo-TEM 捕捉到了从 1-5 nm 纳米初级物种、无序聚集体、一维纳米链、二维周期结构到微米级石膏晶体的一系列状态。它说明石膏成核不是自由离子瞬间形成晶核，而是一个由纳米前驱体逐步重排并建立原晶格的过程。图片来源：Kellermeier et al., 2024，CC BY-NC-ND 4.0。

七、从非经典到经典：晶核一旦形成，生长就会迅速发生

一旦原晶格完成重排并建立真正晶面，后续过程就变得更接近经典晶体生长。

此时，周围环境中存在大量可供生长的 CaSO4 物种，包括自由离子、离子对和前驱体团簇。实验上，这一阶段表现为游离 Ca2+ 浓度快速下降、电导率降低、SAXS 中 P2 群体信号减弱，并最终出现具有典型石膏形貌和电子衍射特征的微米级晶体。

也就是说，硫酸钙结晶可以被理解为一个“前半段非经典、后半段经典”的过程：

Ca2+ + SO4^2-
    -> 离子对与多核缔合物（P1）
    -> 纳米初级物种 / 结构化前驱体（P2）
    -> 无序聚集体（P3）
    -> 一维纳米链
    -> 二维原晶格
    -> 石膏晶核
    -> 离子逐步添加与晶体快速生长

这条路径最重要的启示是：成核不是一个瞬间事件，而是一系列跨尺度结构转变的连续过程。

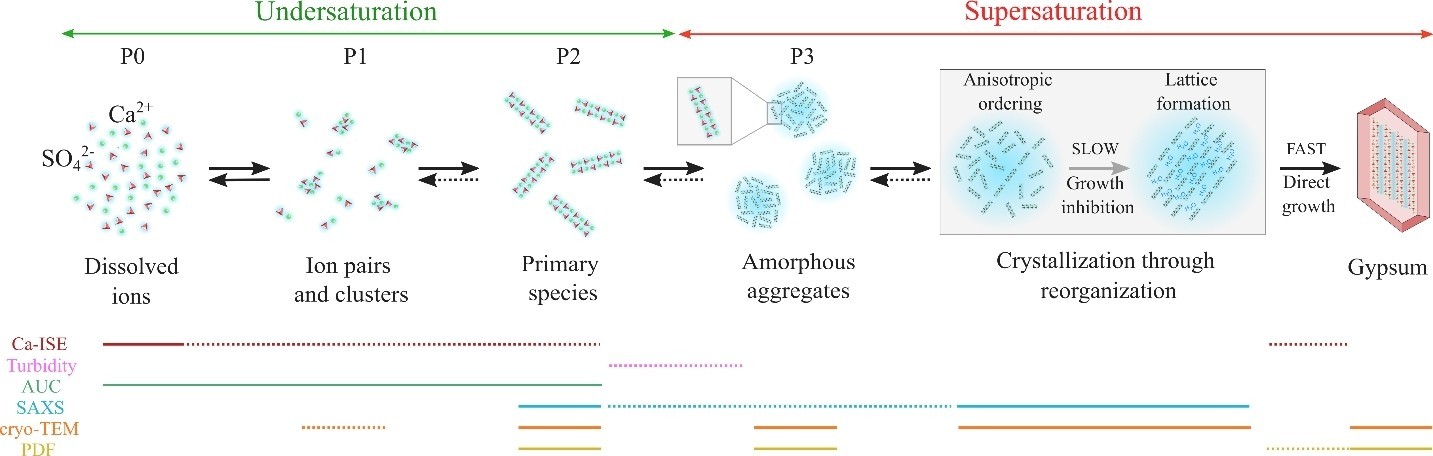

图 6 总结了本文提出的整体机制：在名义未饱和阶段，溶液中已存在离子对、多核缔合物和纳米前驱体；进入过饱和后，前驱体发生无序聚集，随后经历一维取向、二维原晶格形成，最终转变为石膏晶体。下方同时标出了不同技术对各阶段的证据贡献。图片来源：Kellermeier et al., 2024，CC BY-NC-ND 4.0。

八、重新理解“过饱和度”

这篇文章还挑战了一个基础概念：过饱和度到底应该如何定义？

经典成核理论通常把自由离子浓度作为判断过饱和状态和成核驱动力的核心变量。但在硫酸钙体系中，真正参与成核的并不只是自由 Ca2+ 和 SO4^2-，还包括离子对、多核缔合物和纳米前驱体。

尤其是 P2 这类纳米级前驱体，可以在名义未饱和阶段就出现，并在进入过饱和后持续存在。当它们达到一定体积分数后，体系发生聚集和结构重排，最终触发晶体形成。

因此，对于这类非经典成核体系，仅用自由离子浓度定义过饱和度是不够的。更合理的图景应该把“前驱体的浓度、结构、稳定性和重排能力”也纳入成核驱动力的讨论。

这对大气颗粒物研究同样重要。矿物颗粒表面的液态水膜或高湿环境中的微液滴，并不一定需要等到某个简单的离子浓度阈值才开始组织结构。离子缔合和纳米前驱体可能已经在更早阶段悄悄发生。

九、对大气石膏气溶胶研究的启示

在大气环境中，石膏颗粒常被视为 CaCO3 与含硫气体非均相反应后的最终产物。例如，矿物粉尘表面吸附水分后，SO2 可被氧化并转化为硫酸盐，进一步与 Ca2+ 结合形成 CaSO4·2H2O。此前我们关注较多的是湿度阈值、氧化剂、反应速率和外场观测中的石膏形貌。

本文提供了更微观的补充视角：从 CaSO4 溶液物种到石膏晶体之间，可能还存在纳米前驱体聚集和内部有序化过程。换句话说，大气颗粒物中的“石膏晶体出现”，不只是化学转化完成后的沉淀结果，也可能受到前驱体重排动力学的控制。

这至少带来三点启示。

第一，湿度不仅影响反应物溶解和离子迁移，也可能影响前驱体的水合状态、聚集行为和原晶格脱水过程。高湿条件下，CaSO4 物种更容易在水膜中迁移和聚集，但过量水分也可能改变原晶格向石膏晶体转变的动力学。

第二，石膏晶体的形成速率不一定只由 SO2 氧化速率决定。即使硫酸盐已经生成，CaSO4 前驱体也可能经历一个结构重排受限的滞后阶段。因此，在解释外场颗粒物中“无定形硫酸盐”和“晶态石膏”并存时，需要同时考虑化学反应和结晶动力学。

第三，单颗粒表征应更加关注过渡态。SEM-EDX 和 Raman 能够识别最终晶体和元素组成，但如果要捕捉成核前驱体，可能需要结合环境 TEM、低温电镜、原位光谱、SAXS/WAXS 或微区液相表征方法，才能看到从无序到有序的关键过程。

十、本文的核心结论

这篇文章最重要的贡献，是为硫酸钙从离子到石膏晶体的非经典成核过程建立了完整图景。

在未饱和溶液中，Ca2+ 和 SO4^2- 已经形成离子对和多核缔合物，并进一步出现纳米级 P2 前驱体。随着体系推进到过饱和状态，这些前驱体并不是直接变成晶体，而是先聚集成无序 P3 结构，导致溶液浑浊。真正的晶体诞生发生在后续滞后期：纳米初级物种先排列成一维链，再横向堆叠为二维原晶格，最终完成脱水和结构致密化，形成石膏晶核。一旦晶核建立，后续生长则可快速进入较经典的离子添加过程。

因此，石膏成核的关键障碍不是“有没有 Ca2+ 和 SO4^2-”，而是无序前驱体能否完成内部有序化。这个观点对理解矿物结晶、工业结垢和大气含钙硫酸盐颗粒形成都具有启发意义。

十一、与前文研究的连接

此前关于 SO2 与 CaCO3 非均相反应的研究强调：相对湿度是控制 CaCO3 向 CaSO4·2H2O 转化的关键因素，RH 较高时更容易形成大量石膏晶体。那类研究回答的是“大气矿物颗粒在什么条件下会生成石膏”。

而本文进一步回答了另一个更基础的问题：当 Ca2+ 和 SO4^2- 已经在水相或水膜中相遇之后，它们究竟如何一步步变成石膏晶体？

两个问题连在一起，就形成了更完整的链条：

矿物粉尘 / CaCO3
    -> 表面吸水与液态水膜形成
    -> SO2 多相氧化生成硫酸盐
    -> Ca2+ 与 SO4^2- 缔合
    -> CaSO4 纳米前驱体聚集与重排
    -> 石膏晶体形成
    -> 吸湿增长与颗粒物老化

对于灰霾和沙尘老化研究而言，这意味着我们不仅要关注反应物和氧化剂，也要关注产物从无定形、纳米前驱体到晶体的结构演化路径。

十二、原文获取

原文链接：https://doi.org/10.1002/anie.202408429

本文为学术论文解读，仅供学习交流。引用和使用相关结论时，请以原始论文为准。

Reference

Kellermeier, M., Scheck, J., Drechsler, M., Rosenberg, R., Stawski, T. M., Fernandez-Martinez, A., Gebauer, D., & Van Driessche, A. E. S. (2024). From Ions to Crystals: A Comprehensive View of the Non-Classical Nucleation of Calcium Sulfate. Angewandte Chemie International Edition, 63, e202408429. https://doi.org/10.1002/anie.202408429
